飞力潜污泵维修小结
来源: 更新时间:2021-07-08 浏览数:次
中兴通讯南京研发中心负一层共有72个污水坑,每个坑安装了两套Flygt飞力Steady世代牌潜污泵,2021年夏季(梅雨季),设备管理人员发现部分水泵无法运转,委托我司对损坏的污水泵进行维修保养。
1、电机外壳整体铸造,定子线圈需要跟外壳是硬配合,拆卸比较麻烦,需要给外壳加热,然后通过内拉马施力。
![]() |
![]() |
污水泵线圈部分 | 污水泵泵壳 |
![]() |
![]() |

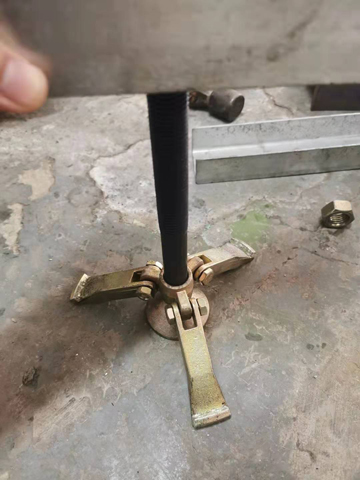

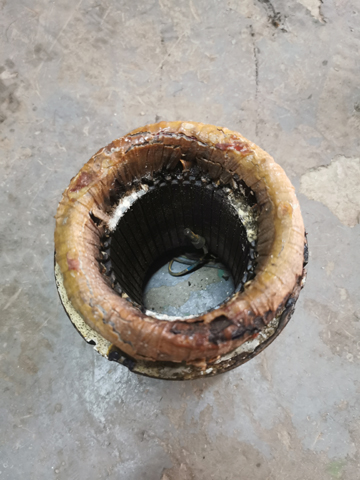

从泵壳中取出来的定子线圈 | 专用的定子线圈拆卸工具--内拉马 |
2、泵体内部是双机封结构,油室与电机之间一套机封,水泵腔体与油室之间有一套机封。原配机封静环为合金,动环为碳化硅。拆解后发现,机封磨损还是比较明显,与输送介质的大小和腐蚀性有很大关系。
![]() |
![]() |

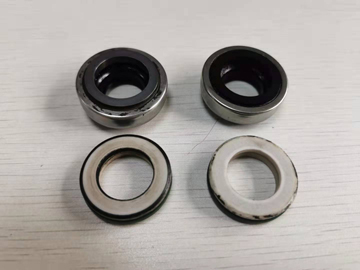

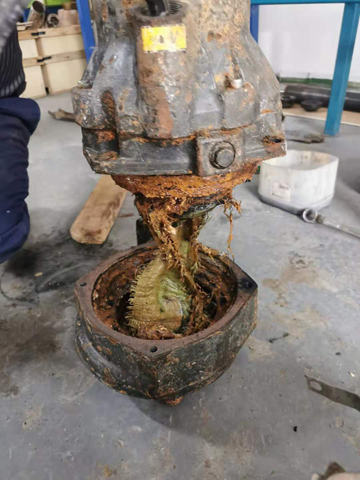

拆卸下来的双机封 | 泵腔里吸进去的蛇皮袋等异物 |
3、机封一旦损坏,会导致污水进入油室,甚至油水混合物进入电机腔体,导致电机绝缘降低甚至烧毁,在污水泵的工作过程中,机封的密封甚为重要。
![]() |
![]() |

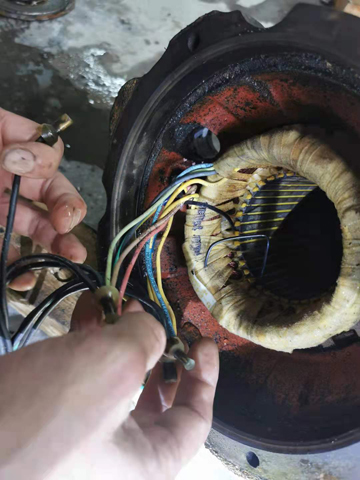

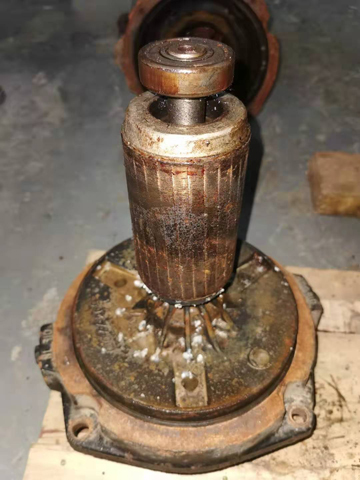

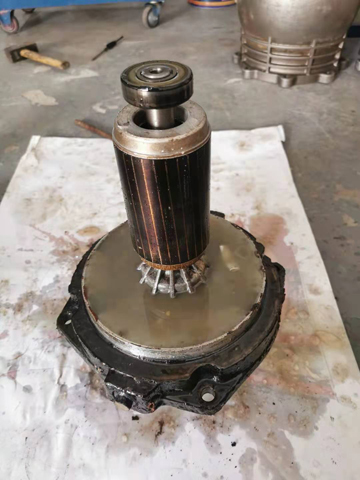

高温烧过的电机转子 | 已经烧坏的定子线圈 |
4、在水泵拆解维修过程中,发现有两台泵的电机上轴承跑外圆(水泵外壳放置轴承的位置,磨损严重),进而导致电机转子与电机定子之间发生摩擦,导致电机烧毁。分析原因,与水泵输送介质有很大关系。
![]() |
![]() |

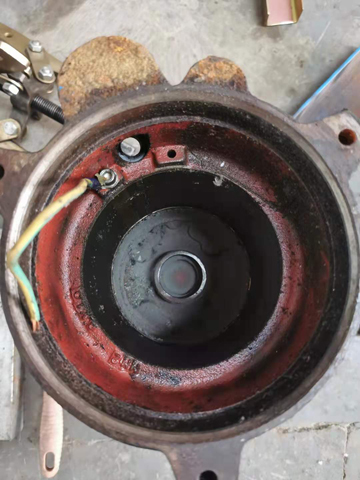

泵壳底部是轴承位置,已经被轴承磨大,导致定子/转子摩擦 | 上端轴承因摩擦高温,已经发黑,电机腔体内因机封损坏,进入油水混合物 |
![]() |
![]() |

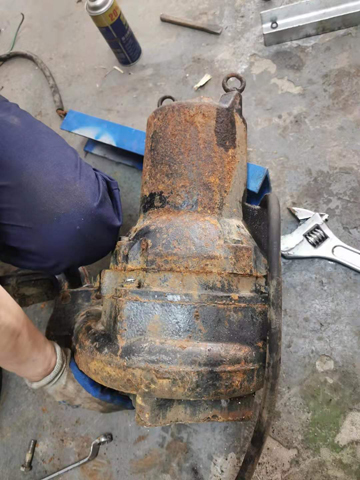

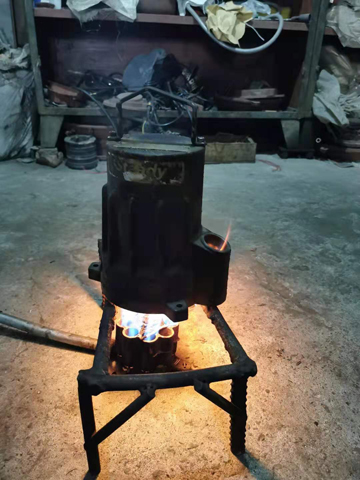

瑞典Flygt/飞力污水泵 | 电机外壳加热处理 |
